> Manometry > Kontaktowe / Presostaty > model PGS.21/PGS.23 PGS21.100 / PGS21.160

Różne zakresy i wersje mosiądz
PGS21 WIKA
PGS21.100  0-16BAR  WIKA
Sztuk w magazynie: 0
Średnica tarczy
100mm lub 160mm


Termin dostawy zwykle 15-25dni roboczych

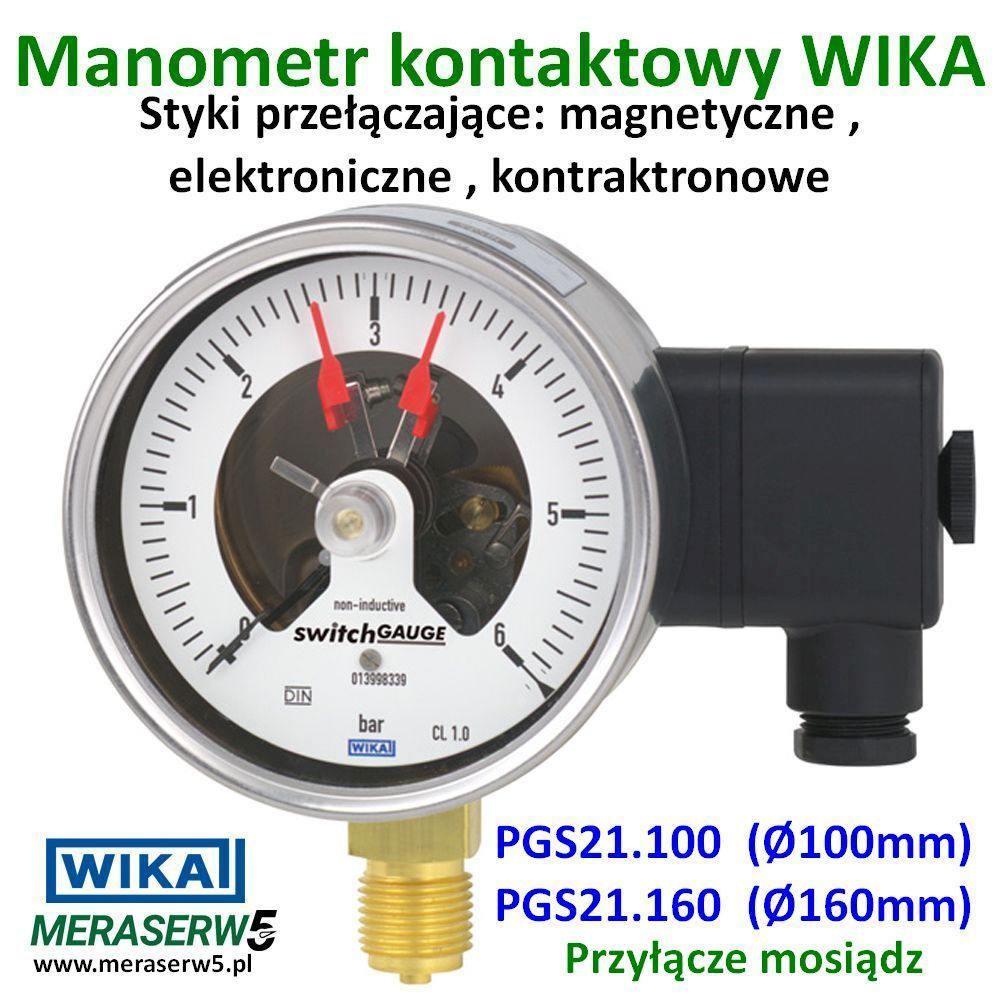

Opis produktu Manometr kontaktowy  ze stykami WIKA  model PGS21.1xx  , przyłącze mosiądz
WIKA model  PGS21.100 (tarcza o średnicy 100mm).
lub
WIKA model  PGS21.160 (tarcza o średnicy 160mm).


Pytająć się o cenę należy podać: średnicę tarczy , zakres ciśnienia , typ  przyłącza (dolne lub tylne) , gwint , rodzaj i ilość styków

Zastosowanie

  • Regulacja i sterowanie procesami przemysłowymi
  • Monitorowanie instalacji i przełączanie obwodów elektrycznych
  • Do gazów i mediów ciekłych, które nie są lepkie i krystalizujące oraz nie reagują ze stopem miedzi

SwitchGAUGE model PGS21.1X0 znajduje zastosowanie wszędzie tam gdzie ciśnienie procesu musi być wskazane na miejscu z jednoczesnym zamykaniem lub otwieraniem obwodu elektrycznego. Styki przełączające (elektryczne styki alarmowe) powodują zamknięcie lub otwarcie elektrycznego obwodu sterowania w zależności od miejsca, w którym znajduje się wskazówka urządzenia pomiarowego. Styki przełączające regulowane są w całym zakresie skali (patrz DIN 16085) i montowane głównie pod tarczą, ale również częściowo na jej górnej części. Wskazówka przyrządu (wskaźnik wartości rzeczywistej) porusza się swobodnie w całym zakresie skali, niezależnie od ustawienia.

Ustawioną wskazówkę można regulować za pomocą wyjmowanego klucza regulacyjnego w okienku.

Styki przełączające składające się z kilku styków można również ustawić na jedną wartość zadaną. Uruchomienie styku następuje, gdy wskaźnik wartości rzeczywistej przesunie się poza lub poniżej żądanej wartości zadanej.

Manometr produkowany jest zgodnie z normą DIN 16085 i spełniaja wszystkie wymagania odpowiednich norm (EN  837-1) oraz regulacji dotyczących lokalnego pomiaru i odczytu ciśnienia w zbiornikach.

Jako styki przełączające dostępne są magnetyczne urządzenia kontaktowe, kontaktrony lub styki elektroniczne.
Do sterowania PLC można wykorzystać styki elektroniczne i kontaktrony.

Stopień ochrony IP54 wg EN 60529 / IEC 529
Klasa dokładności: 1,6  -  2,5
Obudowa Stal CrNi
Pokrywa Typu twist, stal CrNi
Szyba Poliwęglanowa
Podzielnia Aluminium białe z czarną skalą
Mechanizm Stop miedzi, część zużywalne z argentanu
Przyłącze mosiądz radialne dolne lub tylne ekscentryczne
Gwinty zewnętrzne SW22 :   G ½   lub  1/2NPT lub  M20x1,5 lub inne


Karta Katalogowa PGS.21PDF foto


Karta katalogowa styki

PDF foto


Magnetyczne urządzenie kontaktowe model 821

-Nie wymaga jednostki sterującej oraz źródła zasilania
-Bezpośrednie przełączanie do 230 V
-Maksymalnie trzy kontakty przełączające w urządzeniu pomiarowym

Możliwe wersje  styków magnetycznych w manometrach z serii PGS o tarczy 100/160mm

Jedna wskazówka nastawna:
1x NO       styki typu  821.1
1x NC       styki typu  821.2
1x SPDT   styki typu  821.3
Dwie wskazówki nastawne:
1 x NO  i  1 x NO   styki typu 821.11
1 x NC  i  1 x NC    styki typu 821.22
1 x NC  i  1 x NO   styki typu 821.21
1 x NO  i  1 x NC   styki typu 821.12
Trzy  wskazówki nastawne:
1 x NO  ,   1 x NO  , 1 x NO   styki typu 821.111
1 x NC  ,   1 x NC  , 1 x NC   styki typu 821.222

1 x NO  ,   1 x NC  , 1 x NO   styki typu 821.121
1 x NO  ,   1 x NC  , 1 x NC   styki typu 821.122
1 x NC  ,   1 x NO  , 1 x NO   styki typu 821.211    itd....


Elektroniczne urządzenia kontaktowe model 830 E
-Kontakt 2-przewodowy lub 3-przewodowy
-Do bezpośredniej kontroli programowalnych sterowników (SPS)
-Nie wymagana dodatkowa jednostka sterująca
-Długi okres użytkowania poprzez czujniki bezdotykowe
-Bardzo mały wpływ na dokładność urządzenia pomiarowego
-Przełącznik odporny na uszkodzenia w wysokich zakresach przełączania
-Nieodporny na działania środowiska korozyjnego
-Maksymalnie trzy kontakty przełączające w jednym urządzeniu pomiarowym

Jedna wskazówka nastawna:
1x NO       styki typu  830E.1
1x NC       styki typu  830E.2
Dwie wskazówki nastawne:
1 x NO  i  1 x NO   styki typu 830E.11
1 x NC  i  1 x NC   styki typu 830E.22
1 x NC  i  1 x NO   styki typu 830E.21
1 x NO  i  1 x NC   styki typu 830E.12


Czerwony przełącznik (kontraktron)model 851
-Nie wymaga jednostki sterującej oraz źródła zasilania
-Bezpośrednie przełączanie do 250 V, 1A
-Do bezpośredniej kontroli programowalnych sterowników (PLC)
-Bezdotykowe przełączniki
-Maksymalnie dwa styki przełączające w jednym urządzeniu



PGS21.1xx
