Termomety gazowe produkcji WIKA model TGS73 (termometry WIKA 73 + styki)
Termometry z magnetycznym lub indukcyjnym urządzeniem kontaktowym
Tarcza o średnicy 100mm lub 160mm
Termometr gazowy (system oparty na rozszerzalności gazów obojętnych)
Dopuszczalna temperatura otoczenia -20+60°C
Klasa 1 wg. DIN 16196 (EN13190)
Forma budowy złącza
S standardowa (stałe przyłącze gwintowe) - nie dla modelu z kapilarą i obudową panelową
1 czujnik gładki (bez gwintu)
2 złącze ruchome z gwintem zewnętrznym
3 złącze ruchome z gwintem wewnętrznym
4 złącze zaciskowe (przesuwne na czujniku)
5 złącze ruchome z uszczelką
6 złącze zaciskowe (przesuwne po kapilarze lub kapilarze zbrojonej)
7 złącze zaciskowe przy obudowie - nie dla modelu z kapilarą i obudową panelową
Wersje przyrządu
Przyłącze sztywne axialne tylne

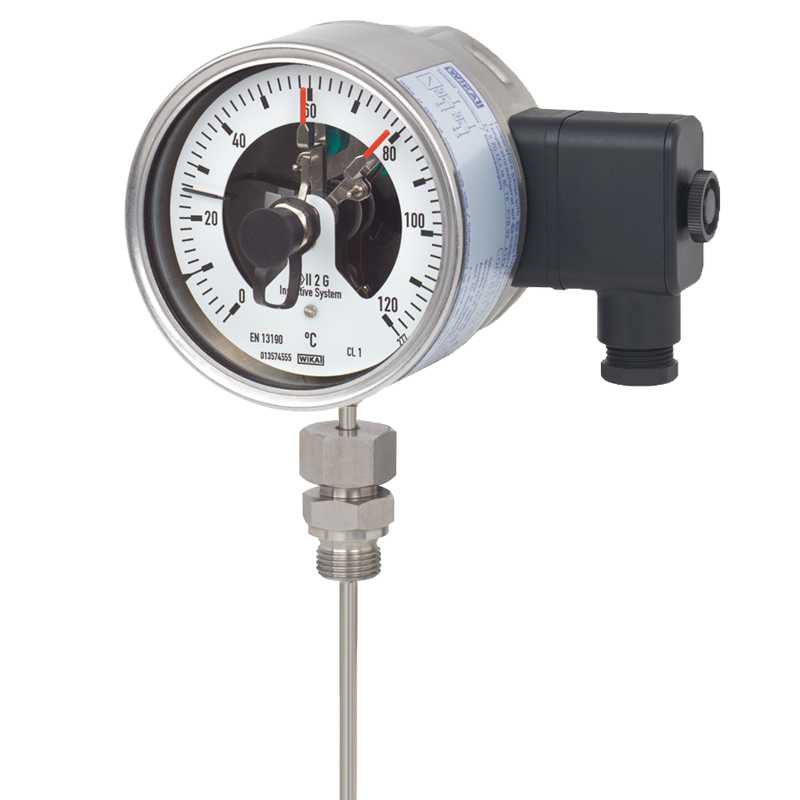

Przyłącze sztywne radialne dolne
Przyłącze tylne ruchome

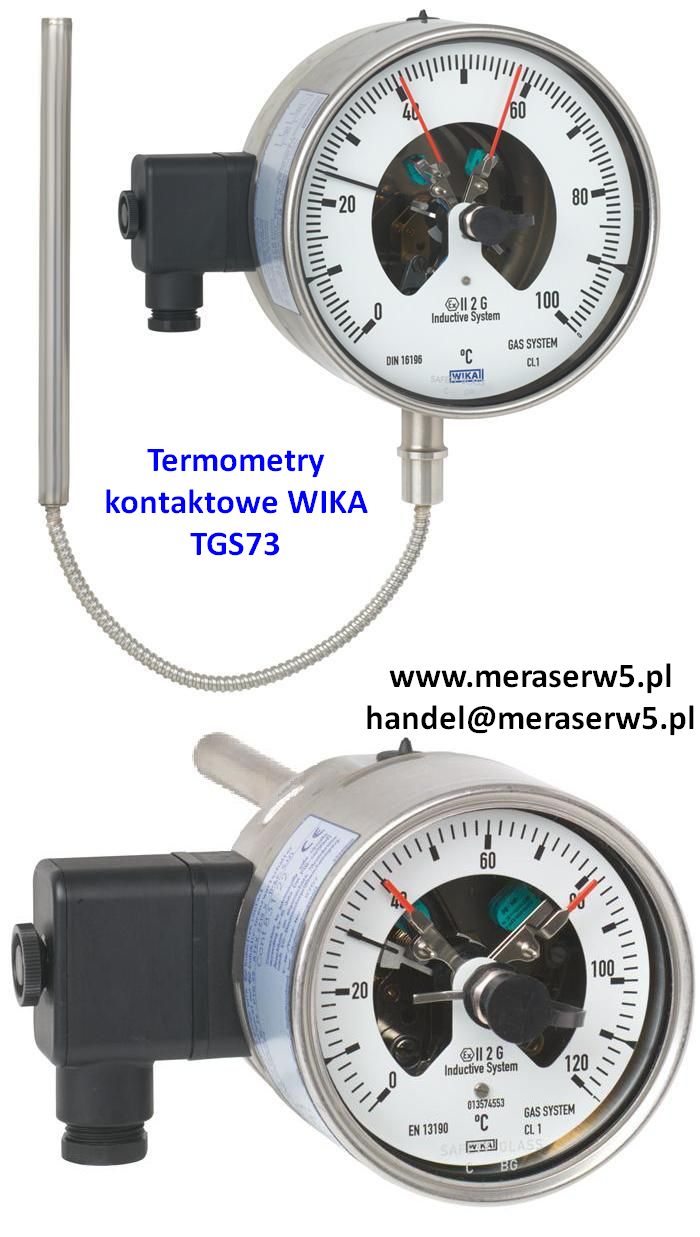

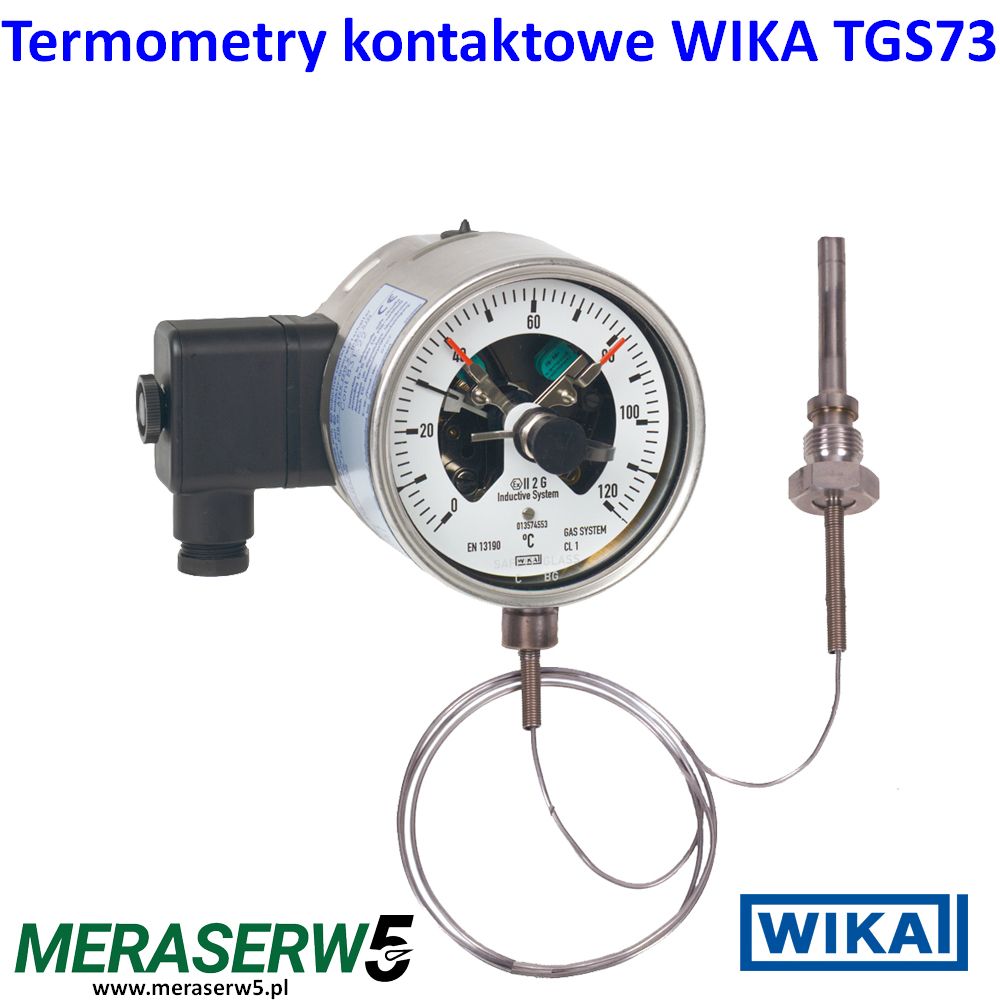

Przyłącze dolne z kapilarą (odległościowe)
WIKA Seria 73 - karta katalogowa

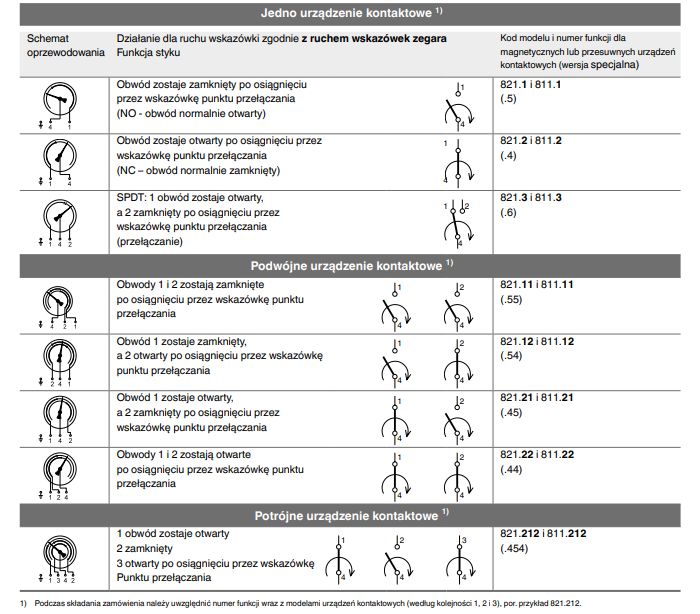

Możliwe wersje styków magnetycznych w termometrach z serii TGS73 o tarczy 100/160mm
Jedna wskazówka nastawna:
1x NO styki typu 821.1
1x NC styki typu 821.2
1x SPDT styki typu 821.3
Dwie wskazówki nastawne:
1 x NO i 1 x NO styki typu 821.11
1 x NC i 1 x NC styki typu 821.22
1 x NC i 1 x NO styki typu 821.21
1 x NO i 1 x NC styki typu 821.12
Trzy wskazówki nastawne:
ZASADA DZIAŁANIA PONIŻEJ NA FOTO
Prosta konstrukcja
Nie wymaga jednostki sterującej i źródła zasilania
Bezpośrednie przełączanie do max. 230 V, 50VA / 30W
Dwa kontakty przełączające w jednym urządzeniu.
To urządzenie może być używane w różnorodnych warunkach roboczych, również w przyrządach wypełnionych cieczą. Urządzenie jest „zatrzaskowe” dzięki wbudowanemu magnesowi stałemu, co wzmacnia siłę styku. Dzięki tej “zatrzaskowości”, urządzenia są dodatkowo chronione przed szkodliwym wpływem łuku elektrycznego, jednak powoduje ona wzrost histerezy z 2% do 5% zakresu pomiarowego. Histereza jest to różnica pomiędzy wartością zmierzoną wskazywaną przy przemieszczaniu wskazówki w dół i w górę skali, przy niezmienionym punkcie przełączania. Sygnał jest emitowany przed połączeniem lub po nim, w zależności od kierunku ruchu wskazówki przyrządu
Karta katalogowa opis i funkcje styków
Magnetyczne urządzenie kontaktowe powoduje zamknięcie elektrycznego obwodu sterowania w zależności od miejsca, w którym znajduje się wskazówka urządzenia pomiarowego.
Punkt aktywacji styku jest regulowany w pełnym zakresie podziałki skali.
Mechanizm styku nie powoduje zakłóceń odchylenia wskazówki urządzenia (wskazówka rzeczywistej wartości).
Możliwość regulacji nastawy wartości wymaganej za pomocą klucza z przodu obudowy.
Urządzenia kontaktowe składają się z szeregu styków, które można ustawić dokładnie w tym samym punkcie nastawy.
Uruchomienie styków następuje, gdy występuje górne lub dolne odchylenie wskazówki od wybranej wartości.
Karta katalogowa WIKA 73 wersja ze stykami
Termometr kontaktowy - zastosowanie
- Kontrola i regulacja procesów przemysłowych
- Monitorowanie instalacji i przełączanie obwodów elektrycznych
- Powszechne zastosowanie w fabrykach, maszynach, zbiornikach, konstrukcji urządzeń i przemyśle spożywczym
- Pomiar temperatury bez kontaktu z medium
- Montaż w tablicach rozdzielczych urządzeń, szafach sterowniczych, panelach sterowania
Termometr kontaktowy - specjalne właściwości
- Urządzenia spełniają najwyższe standardy technologii pomiarowej
- Obudowa i czujnik wykonane ze stali CrNi
- Do zewnętrznego montażu na rurach i zbiornikach
