> Termometry i higrometry > Termometry tarczowe / zegarowe > gazowe przemysłowe Termometr WIKA model 73
Różne zakresy i wersje
WIKA seria 73
Opis produktu

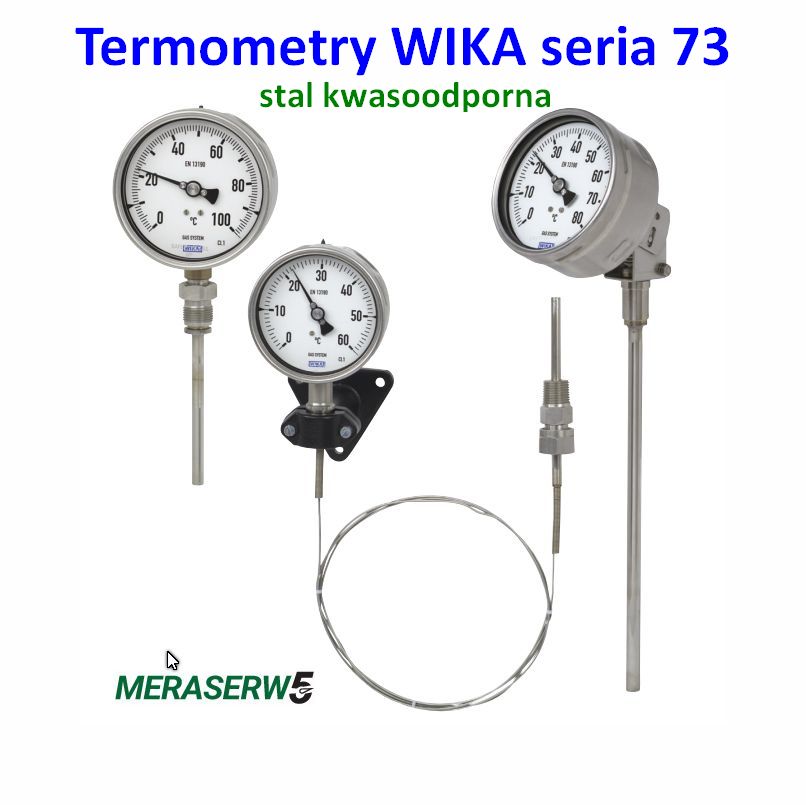

Termometr gazowy WIKA seria 73 (system oparty na rozszerzalności gazów obojętnych)

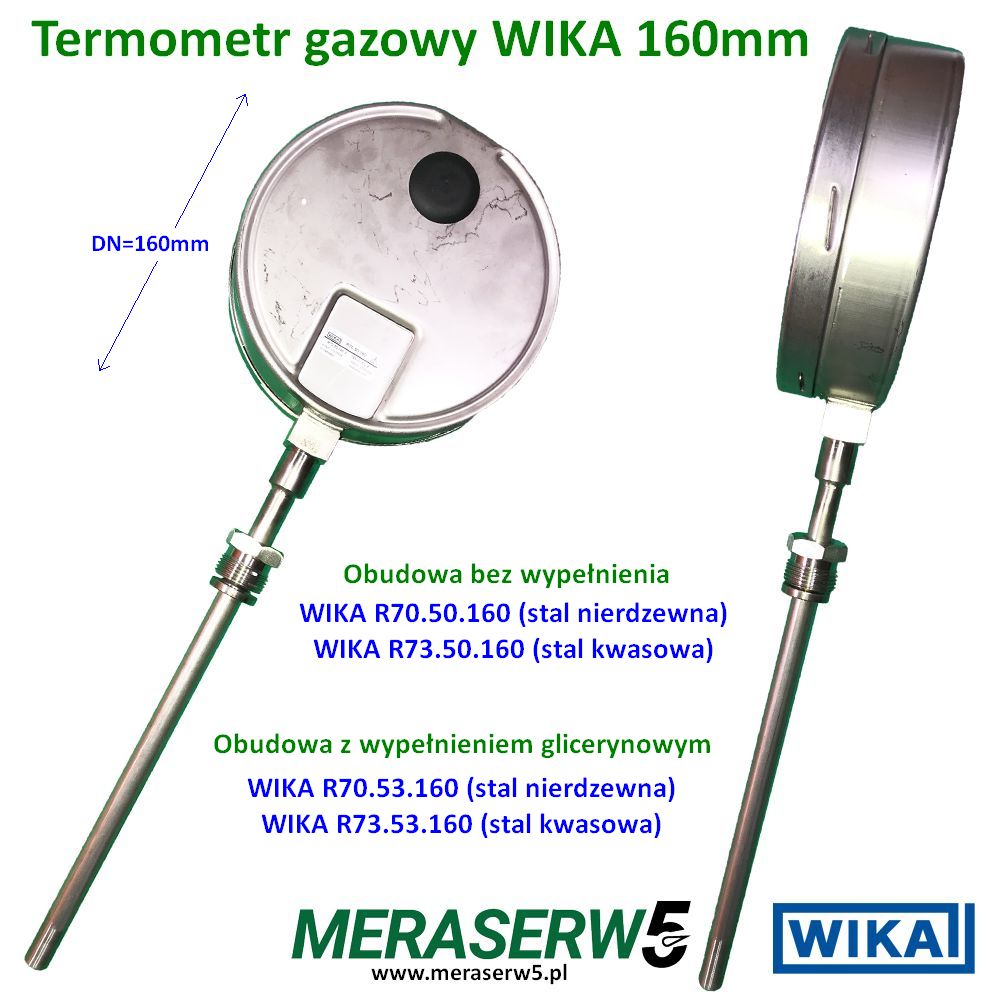

Rozmiar nominalny: 100mm, 160mm lub wersja tablicowa 144x144mm
Klasa 1 wg. DIN EN13190
IP 65 wg EN 60 529 / IEC 529
Obudowa / pokrywa / stal nierdzewna 1.4301
Przyłącze stal kwasoodporna 1.4571
Forma budowy złącza
S standardowa (stałe przyłącze gwintowe) - nie dla modelu z kapilarą i obudową panelową
1 czujnik gładki (bez gwintu)
2 złącze ruchome z gwintem zewnętrznym
3 złącze ruchome z gwintem wewnętrznym
4 złącze zaciskowe (przesuwne na czujniku)
5 złącze ruchome z uszczelką
6 złącze zaciskowe (przesuwne po kapilarze lub kapilarze zbrojonej)
7 złącze zaciskowe przy obudowie - nie dla modelu z kapilarą i obudową panelową

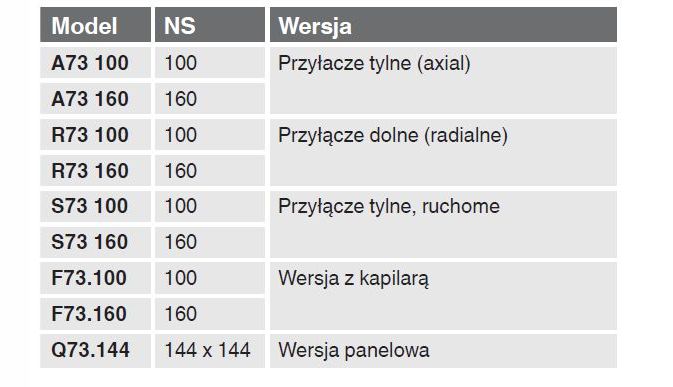

Wersje przyrządu

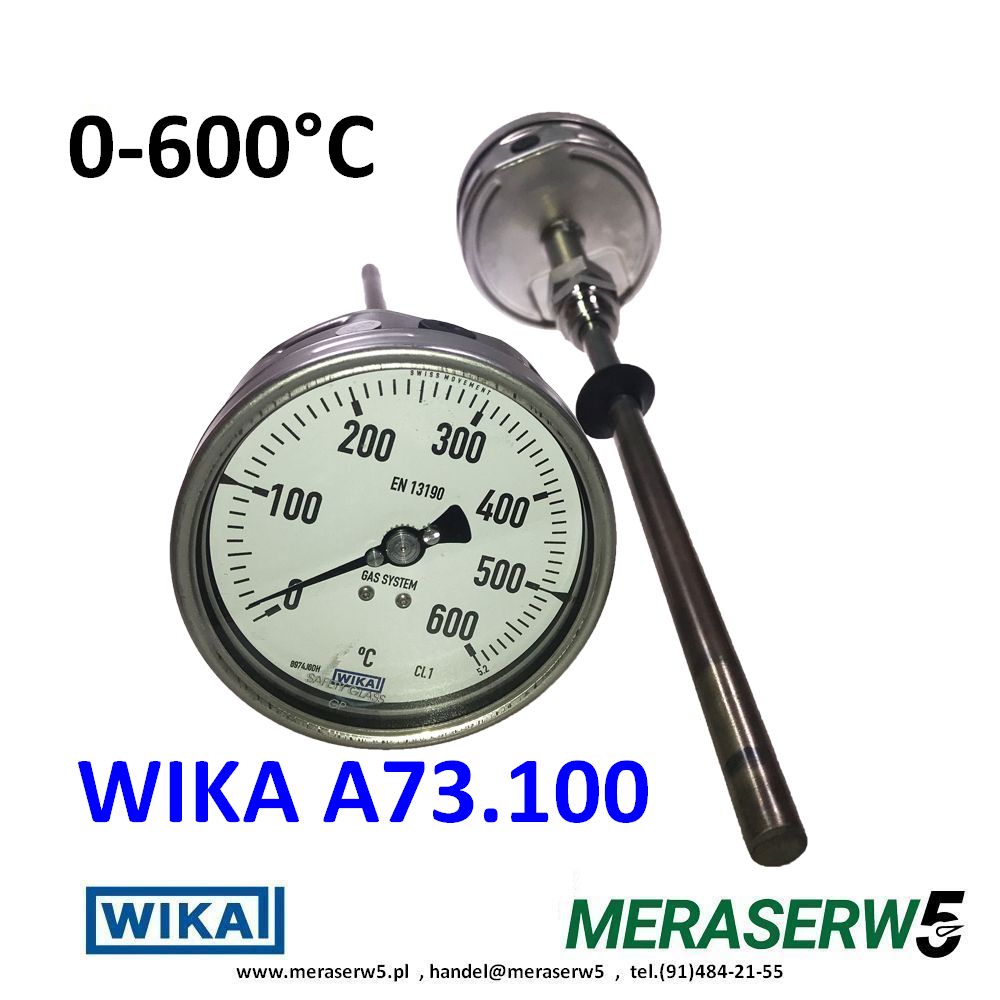

A73 - Przyłącze sztywne axialne tylne

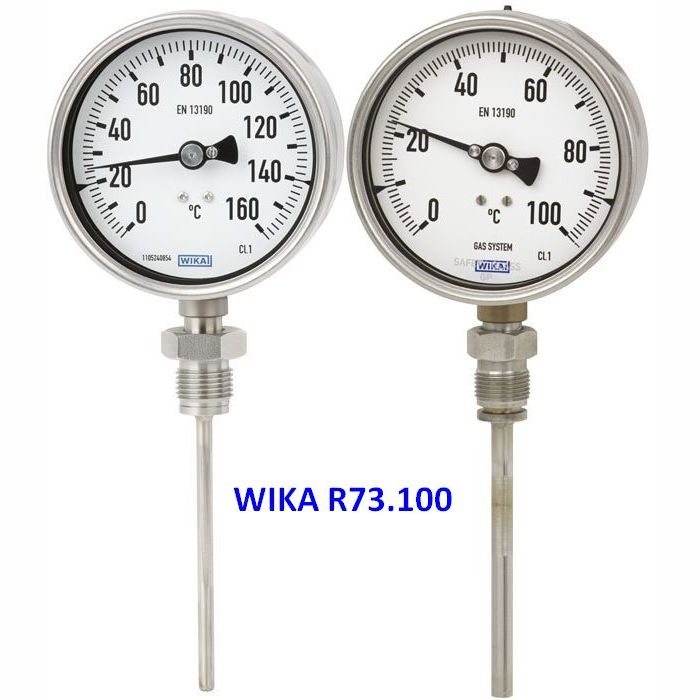

R73 - Przyłącze sztywne radialne dolne

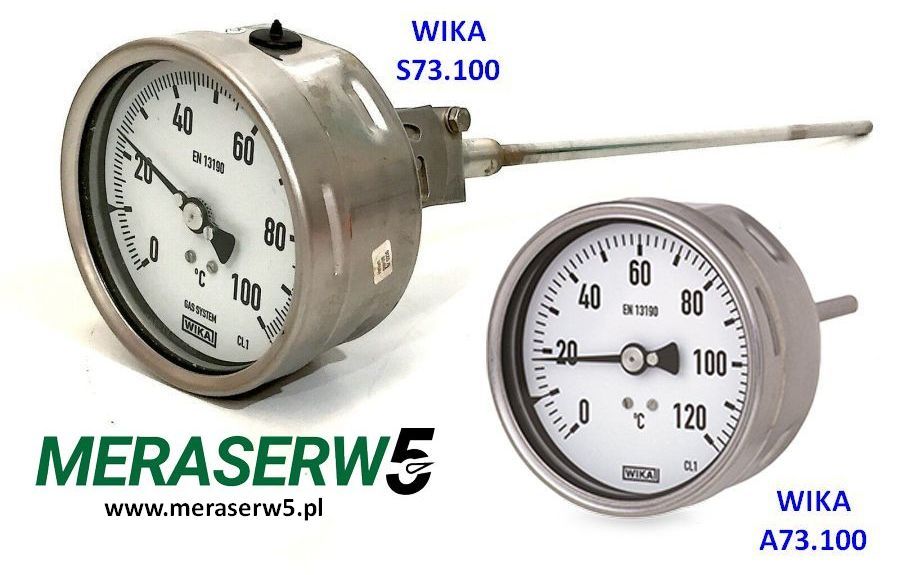

S73 - Przyłącze tylne ruchome

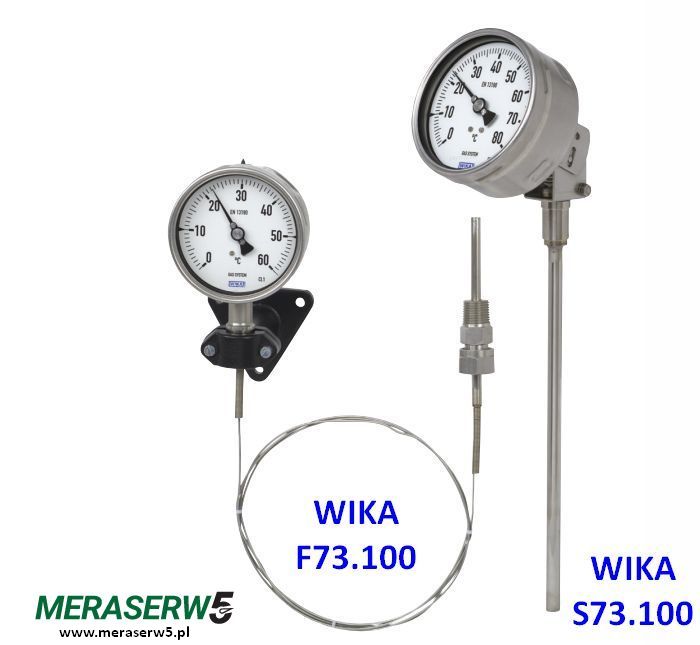

F73 - Wersja z kapilarą
Q73 - Wersja panelowa
Dostępne zakresy temperatur:
-200+100°C , -200+50°C , -80+60°C , -60+40°C , -40+60°C , -30+50°C , -20+60°C , -20+80°C, -50+100°C , 0-60°C , 0-80°C ,
0-100°C , 0-120°C , 0-160°C , 0-200°C , 0-250°C , 0-300°C , 0-400°C , 0-500°C , 0-600°C , 0-700°C , +50+650°C
(inne na zapytanie)
Dostępne długości czujnika:
63mm , 80mm , 89mm , 100mm , 119mm , 130mm ,140mm , 160mm ,180mm , 186mm , 200mm , 226mm , 230mm ,
240mm ,250mm , 276mm , 290mm
(inne na zapytanie)
Karta katalogowa WIKA seria 73
Poniżej przykładowe wykonania
